Na pierwszy rzut oka ten wykres może wyglądać jak typowy produkt „dla wtajemniczonych”. Nie ma tu klasycznej mapy Europy, nie ma granic państw, nie ma frontów, opadów ani temperatur. Zamiast tego widzimy ciemne tło, pionową oś ciśnienia, poziomą oś czasu, kolorowe cieniowanie, białe kontury i kilka technicznych podpisów. Dla osoby, która po raz pierwszy trafia na taki diagram, wszystko to może sprawiać wrażenie zbyt abstrakcyjnego, zbyt specjalistycznego i zbyt odległego od tego, co zwykle rozumie się pod pojęciem „pogody”.
A jednak właśnie tego typu wykresy należą do jednych z najbardziej przydatnych narzędzi wtedy, gdy chcemy wyjść poza prostą prognozę i zrozumieć, jak zachowuje się atmosfera w pionie i w czasie. To nie jest już produkt pokazujący pogodę przy ziemi w danym regionie. To wykres, który mówi o stanie i zmianach cyrkulacji strefowej na 60°N, czyli w pasie szerokości geograficznej szczególnie ważnym dla dynamiki troposfery i stratosfery.
I właśnie dlatego trzeba go czytać inaczej niż klasyczną mapę synoptyczną.
Nie chodzi tu o szybkie znalezienie odpowiedzi na pytanie, czy jutro będzie cieplej albo czy popada. Chodzi o coś znacznie głębszego: o zrozumienie, czy wiatr strefowy jest silniejszy od normy, słabszy od normy, czy może wręcz odwrócony względem typowego układu. A to z kolei ma ogromne znaczenie dla interpretacji kondycji wiru polarnego, zaburzeń stratosferycznych i szerzej pojętej organizacji atmosfery w średnich i wysokich szerokościach geograficznych.
Żeby jednak to wszystko stało się czytelne, nie można zacząć od interpretacji „co to oznacza”. Najpierw trzeba bardzo dokładnie opisać, co właściwie znajduje się na wykresie, co oznacza każda oś, do czego odnoszą się kolory, czym są kontury i dlaczego napis „anomalia” jest tutaj słowem kluczowym. Dopiero potem można przejść do właściwej, głębokiej interpretacji.
Najpierw dokładny opis: co gdzie znajduje się na wykresie

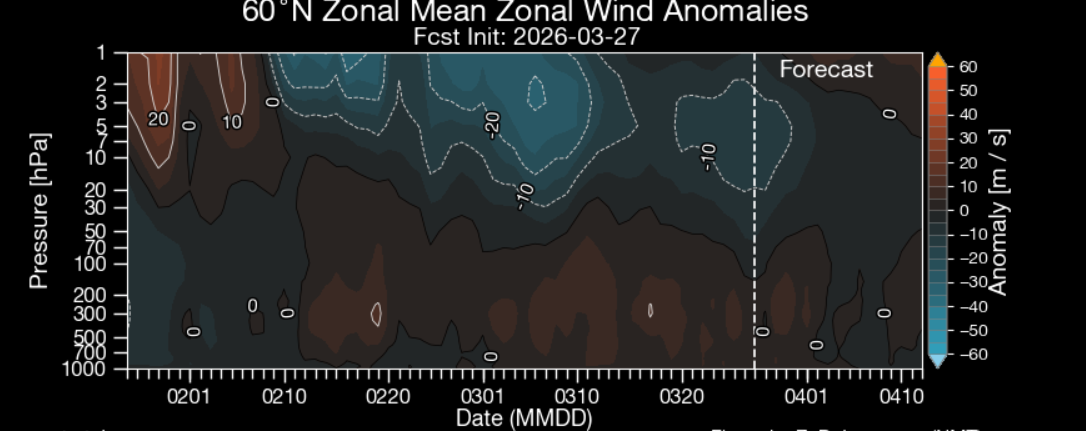

Na samej górze widzimy tytuł:
60°N Zonal Mean Zonal Wind Anomalies
To jest najważniejsza informacja wyjściowa i warto rozłożyć ją na części.
Pierwszy element, czyli60°N, oznacza 60 stopni szerokości geograficznej północnej. To znaczy, że wykres odnosi się do pasa atmosfery na tej szerokości geograficznej, a nie do całej półkuli w dowolnym sensie przestrzennym. Nie patrzymy więc na wiatr nad jednym konkretnym miastem ani nad jednym sektorem geograficznym, ale na średni obraz wokół całego równoleżnika 60°N.
Drugi element, czyliZonal Mean, oznacza średnią strefową. To bardzo ważne, bo oznacza, że wartości zostały uśrednione wokół całego równoleżnika. Innymi słowy, nie pokazują one lokalnych odchyleń nad jednym obszarem, tylko średni stan atmosfery na danej szerokości.
Trzeci element toZonal Wind, czyli wiatr strefowy. W meteorologii wiatr strefowy oznacza składową przepływu biegnącą wzdłuż równoleżników, a więc z zachodu na wschód lub ze wschodu na zachód. To właśnie ten rodzaj wiatru jest kluczowy przy analizie cyrkulacji strefowej i kondycji wiru polarnego.
Najważniejsze słowo w całym tytule to jednakAnomalies, czyli anomalia. Oznacza ono, że wykres nie pokazuje bezwzględnej wartości średniego wiatru strefowego, ale jego odchylenie od wartości odniesienia, najczęściej od normy klimatycznej albo średniej z dłuższego okresu. To bardzo ważne rozróżnienie. Nie patrzymy tu na pytanie „jaki dokładnie wieje wiatr”, tylko „o ile ten wiatr odbiega od typowego stanu”.
Tuż pod tytułem widzimy kolejny podpis:
Fcst Init: 2026-03-27
To informacja o dacie startowej prognozy, czyli o tym, z którego uruchomienia modelu pochodzi wykres. W tym przypadku jest to 27 marca 2026 roku. To oznacza, że patrzymy na produkt prognostyczny oparty na konkretnej inicjalizacji modelu.
Lewa oś pionowa – ciśnienie i wysokość w atmosferze
Po lewej stronie wykresu znajduje się pionowa oś opisana jako:
Pressure [hPa]
To oś ciśnienia atmosferycznego wyrażonego w hektopaskalach. Widzimy tam wartości od1000 hPaprzy dole do1 hPaprzy górze. Już samo to mówi nam, że mamy do czynienia z przekrojem pionowym atmosfery.
Dolna część wykresu, czyli okolice 1000–700 hPa, odpowiada warstwom najbliższym powierzchni ziemi. Środkowa część obejmuje wyższą troposferę i dolną stratosferę, a górna część, od około 30 hPa wzwyż do 1 hPa, pokazuje wysoką stratosferę.
To bardzo ważne, bo wykres nie mówi tylko o czasie, ale jednocześnie o wysokości w atmosferze. W praktyce oznacza to, że można śledzić, jak anomalia wiatru zachowuje się zarówno przy ziemi, jak i wysoko nad nią.
To właśnie ten układ czas–wysokość sprawia, że takie diagramy są tak cenne. Pokazują nie tylko „czy coś się dzieje”, ale również „gdzie w pionie się dzieje” i „czy sygnał schodzi w dół lub wznosi się ku górze”.
Dolna oś pozioma – czas
Na dole wykresu znajduje się pozioma oś opisana jako:
Date (MMDD)
Widzimy tam oznaczenia takie jak:
0201
0210
0220
0301
0310
0320
0401
0410
To zapis dat w formacie miesiąc-dzień. Oznacza to, że wykres pokazuje zmiany od początku lutego przez marzec aż do kwietnia.
To bardzo ważne, bo ten produkt nie przedstawia jednego momentu, lecz całą ewolucję zjawiska w czasie. Można więc śledzić, jak anomalia wiatru rozwija się, zanika, przesuwa i zmienia na różnych wysokościach atmosfery.
Inaczej mówiąc, nie jest to mapa „stanu chwilowego”, lecz przekrój czasowy, który pokazuje historię i prognozowaną przyszłość zmian wiatru strefowego względem normy.
Prawa strona – skala kolorów
Po prawej stronie znajduje się pionowa skala opisana jako:
Anomaly [m/s]
To jedna z kluczowych części wykresu. Kolory nie pokazują bezwzględnej prędkości wiatru, ale to, o ile jest on silniejszy lub słabszy od wartości odniesienia.
Skala przechodzi od około-60 m/sprzy dolnym końcu do+60 m/sprzy górnym. Odcienie niebieskie oznaczają wartości ujemne, a więc ujemną anomalię. Odcienie pomarańczowo-brązowe oznaczają wartości dodatnie, czyli dodatnią anomalię. Obszary ciemne, bardzo bliskie czerni, odpowiadają wartościom bliskim zeru lub niewielkim odchyleniom.
I właśnie tutaj znajduje się sedno całego wykresu.
Dodatnia anomalia oznacza, że średni wiatr strefowy jestsilniejszy niż zwykle. Ujemna anomalia oznacza, że jestsłabszy niż zwykle. Jeżeli ujemna anomalia jest bardzo duża, może wskazywać na poważne osłabienie cyrkulacji zachodniej, a czasem nawet na jej odwrócenie względem normy.
To jednak wymaga jeszcze ostrożnej interpretacji, bo anomalia nie zawsze mówi to samo, co bezwzględna wartość. Można mieć dodatnią anomalię słabego wiatru albo ujemną anomalię silnego, ale osłabionego względem normy. Dlatego zawsze trzeba pamiętać, że patrzymy nie na samą prędkość, lecz na odchylenie od typowego tła.
Kolorowe cieniowanie – główny nośnik informacji
Najbardziej rzucającym się w oczy elementem są właśnie kolorowe obszary rozłożone na tle wykresu. To one pokazują, gdzie i kiedy anomalia wiatru strefowego jest dodatnia albo ujemna.
Jeżeli w jakimś obszarze widzimy wyraźne brązowo-pomarańczowe plamy, oznacza to, że na tej wysokości i w tym czasie wiatr strefowy był silniejszy niż zwykle. Jeżeli pojawiają się odcienie niebieskie, oznacza to, że był słabszy niż normalnie.
To bardzo ważne, bo na takich wykresach nie chodzi tylko o sam kierunek wiatru, ale o to, czy atmosfera zachowuje się bardziej „normalnie i silnie” niż zwykle, czy bardziej „zaburzenie i osłabienie” niż zwykle.
Właśnie dlatego takie produkty są tak przydatne w analizie kondycji wiru polarnego i dynamiki stratosfery.
Białe kontury – linie anomalii
Na wykresie widać również białe linie konturowe, oznaczone wartościami takimi jak:
20
10
0
-10
-20
To kontury anomalii. Dzięki nim można dokładniej odczytać skalę i granice obszarów dodatnich i ujemnych. Kolor daje obraz ogólny, ale kontury pozwalają zobaczyć strukturę zmian precyzyjniej.
Linia0jest tutaj szczególnie istotna. Oddziela obszary dodatnich anomalii od obszarów ujemnych. Jeśli dana struktura przekracza linię zera i rozwija się po stronie wartości ujemnych, oznacza to, że wiatr strefowy przechodzi do stanu słabszego od normy. Jeśli dodatnie kontury dominują, oznacza to wzmocnienie względem typowego układu.
To bardzo ważne przy analizie zmian stratosferycznych, bo właśnie wahania od dodatnich do silnie ujemnych anomalii mówią najwięcej o zaburzeniach cyrkulacji.
Linia przerywana i napis „Forecast”
Po prawej stronie wykresu znajduje się pionowa linia przerywana z podpisemForecast. To granica między częścią wcześniejszą a częścią prognostyczną.
W praktyce oznacza to, że wszystko na lewo od tej linii odnosi się do wcześniejszego przebiegu lub stanu już „znanego” z punktu widzenia modelu i analizy, natomiast wszystko po prawej stronie jest prognozą.
To rozróżnienie jest kluczowe, bo na takich wykresach bardzo łatwo zacząć traktować całość jednakowo. Tymczasem część prognozowana zawsze wymaga większej ostrożności. Pokazuje ona możliwy rozwój anomalii, ale nie jest jeszcze faktem.
Co ten wykres w ogóle pokazuje
To nie jest zwykły wykres wiatru. To wykres pokazującyodchylenia od normyśredniego strefowego wiatru na 60°N. Innymi słowy, mówi nam nie tyle „jak silny jest wiatr”, ale „czy jest silniejszy czy słabszy od tego, czego zwykle oczekujemy na tej szerokości geograficznej i na tej wysokości”.
To ogromna różnica.
Bezpośrednia wartość wiatru daje informację o stanie atmosfery. Anomalia mówi natomiast, czy ten stan jest typowy, czy wyraźnie odbiega od klimatycznego lub sezonowego tła.
W praktyce oznacza to, że wykres pozwala śledzić fazy wzmacniania i osłabiania cyrkulacji strefowej w pionie atmosfery. A ponieważ to właśnie cyrkulacja strefowa jest jednym z filarów zimowej i wczesnowiosennej dynamiki stratosfery, produkt ten jest bardzo użyteczny przy analizie takich zjawisk jak:
- osłabienie wiru polarnego,
- zaburzenia propagujące się z wysokiej stratosfery ku dołowi,
- okresy wzmożonej lub osłabionej cyrkulacji zachodniej,
- następstwa wcześniejszych procesów falowych i stratosferycznych.
Jak czytać ten wykres krok po kroku
Najważniejsza zasada brzmi: tego wykresu nie czyta się jak tabeli. Nie chodzi o to, by spojrzeć na jedną datę i jedną wysokość. Trzeba patrzeć na przebieg zjawiska w czasie i na jego pionowy zasięg.
Na początku warto zwrócić uwagę na górną część wykresu, bo to tam najczęściej najbardziej wyraźnie zaznaczają się zaburzenia stratosferyczne. Widzimy, że w pierwszej części okresu, szczególnie wysoko w stratosferze, pojawiają się dodatnie anomalie, zaznaczone odcieniami brązowo-pomarańczowymi. To oznacza, że w tych warstwach wiatr strefowy był silniejszy od normy.
Później jednak zaczynają pojawiać się rozległe obszary niebieskawe, szczególnie w wyższej stratosferze. To sygnał bardzo ważny. Oznacza on, że na tych poziomach wiatr strefowy staje się słabszy niż zwykle. Jeżeli ujemna anomalia jest duża i rozległa, oznacza to wyraźne osłabienie typowej cyrkulacji zachodniej.
Najważniejsze pytanie brzmi wtedy: czy ten sygnał pozostaje wysoko, czy zaczyna schodzić niżej?
To jest kluczowa rzecz w tego typu produktach.
Dlaczego pionowy zasięg zmian ma tak duże znaczenie
Jeżeli ujemna anomalia pojawia się tylko wysoko, na przykład w okolicach 1–10 hPa, ale nie schodzi ku niższym poziomom, jej znaczenie dla całego słupa atmosfery może być ograniczone do wyższej stratosfery.
Jeżeli jednak obszar ujemnych anomalii zaczyna schodzić w dół, ku 30 hPa, 50 hPa, 100 hPa i niżej, to oznacza, że zaburzenie nie pozostaje zamknięte wysoko, ale zaczyna reorganizować coraz większą część stratosfery.
To niezwykle ważne przy analizie tego, czy atmosfera przechodzi większą przebudowę. W praktyce właśnie pionowe „schodzenie” sygnału w dół jest jednym z elementów, na które patrzy się przy ocenie znaczenia zaburzeń stratosferycznych.
Na tym wykresie widać, że ujemne anomalie nie pojawiają się wyłącznie jako drobne, punktowe plamy. Tworzą większe obszary i zajmują znaczną część wyższej stratosfery. To oznacza, że nie mówimy o drobnej fluktuacji, lecz o wyraźnym osłabieniu względem typowego stanu.
Co oznacza dodatnia anomalia
Nie wolno jednak skupiać się wyłącznie na obszarach ujemnych. Dodatnia anomalia również niesie bardzo ważną informację.
Jeśli na wykresie pojawia się rozległa dodatnia anomalia, oznacza to, że wiatr strefowy jest silniejszy niż zwykle. W stratosferze oznacza to najczęściej, że cyrkulacja zachodnia jest bardziej uporządkowana i mocniejsza od normy.
W uproszczeniu można powiedzieć, że dodatnie anomalie odpowiadają stanowi „wzmocnionej cyrkulacji strefowej”, podczas gdy ujemne – stanowi „osłabionej cyrkulacji strefowej”.
To jednak nadal trzeba interpretować ostrożnie. Anomalia nie mówi, że wiatr na pewno odwrócił kierunek. Mówi tylko, że względem normy jest silniejszy albo słabszy. Dlatego pełna interpretacja wymaga zestawienia tego produktu z wykresami bezwzględnego wiatru strefowego, jeśli chcemy wiedzieć nie tylko o odchyleniu, ale także o rzeczywistym kierunku i sile przepływu.
Jak czytać dolne warstwy wykresu
W dolnej części wykresu, czyli bliżej 500–1000 hPa, anomalie są zwykle mniejsze, bardziej rozproszone i mniej spektakularne. To naturalne, bo przyziemna i dolnotroposferyczna cyrkulacja jest dużo silniej zaburzana przez tarcie, topografię, lokalne układy baryczne i procesy mezoskalowe.
Nie oznacza to jednak, że dolne warstwy są nieistotne. Wręcz przeciwnie. Jeśli sygnał anomalii z wyższych warstw nie schodzi do troposfery, to jego znaczenie dla pogody przy ziemi może być bardziej ograniczone. Jeżeli natomiast widzimy, że struktura anomalii ma wyraźną ciągłość w dół, wtedy można mówić o większym potencjale przełożenia zaburzeń na niższe warstwy atmosfery.
Na pokazanym wykresie dolna troposfera nie wykazuje tak dramatycznych zmian jak górna stratosfera, co jest typowe. Najbardziej wyraźny sygnał koncentruje się wyżej, a niższe poziomy reagują słabiej i mniej jednoznacznie.
Co oznacza część prognostyczna
Po prawej stronie liniiForecastzaczyna się część modelowa, czyli prognozowany rozwój anomalii. To bardzo ważna część wykresu, ale jednocześnie taka, którą trzeba traktować z większą ostrożnością.
Jeżeli model prognozuje utrzymanie ujemnych anomalii wysoko w stratosferze albo ich dalsze schodzenie ku niższym poziomom, oznacza to, że zaburzenie może nie być krótkotrwałe. Jeżeli z kolei sugeruje powrót do słabszych anomalii lub pojawienie się dodatnich odchyleń, można mówić o odbudowie cyrkulacji w kierunku bardziej typowego stanu.
Na tym konkretnym wykresie model nie pokazuje gwałtownego, natychmiastowego powrotu do jednolitego silnego dodatniego sygnału. To sugeruje, że atmosfera po wcześniejszym zaburzeniu nie wraca od razu do w pełni typowego stanu, lecz pozostaje częściowo osłabiona względem normy.
Jak czytać ten wykres dojrzale
Największym błędem byłoby próbować sprowadzić ten produkt do prostego zdania typu „będzie zimniej” albo „wir polarny się załamał”. Tego typu wykres nie służy do prostych, jednowierszowych prognoz.
To wykres diagnostyczny. Jego celem jest pokazanie, jak bardzo i na jakiej wysokości średni wiatr strefowy odbiega od normy.
Trzeba więc zadawać właściwe pytania:
Czy pojawiają się silne dodatnie czy ujemne anomalie?
Na jakiej wysokości?
Jak długo się utrzymują?
Czy schodzą w dół?
Czy sygnał jest przejściowy, czy rozbudowany?
Czy model przewiduje jego utrzymanie, osłabienie czy odwrócenie?
Właśnie w taki sposób czyta się ten wykres sensownie i dojrzale.
Co ten konkretny wykres sugeruje
Na pokazanym diagramie widać, że w wyższej stratosferze pojawiają się najpierw dodatnie anomalie, a następnie bardziej rozległe obszary ujemnych odchyleń. To oznacza, że po okresie silniejszego od normy przepływu strefowego atmosfera przechodzi w stan osłabienia względem typowego układu.
Nie są to drobne, punktowe zaburzenia. To struktury rozciągające się na znacznej części wyższej stratosfery i utrzymujące się przez pewien czas. Oznacza to, że nie mamy do czynienia z chwilową fluktuacją, lecz z bardziej znaczącą reorganizacją względem średniego tła.
W części prognostycznej wykres sugeruje, że osłabienie anomalii nie znika od razu. To ważny sygnał, bo wskazuje na utrzymywanie się pewnej niestandardowości cyrkulacji strefowej na 60°N.
Najczęstsze błędy w czytaniu takiego wykresu
Najczęstszy błąd polega na tym, że czytelnik zapomina, iż patrzy naanomalię, a nie na bezwzględny wiatr. To fundamentalna różnica. Produkt mówi o odchyleniu od normy, a nie o samej wartości wiatru.
Drugim błędem jest ignorowanie osi pionowej. W takich wykresach wysokość jest równie ważna jak czas. To, co dzieje się na 3 hPa, nie mówi dokładnie tego samego co to, co dzieje się na 200 hPa.
Trzecim błędem jest traktowanie każdej ujemnej anomalii jako automatycznego odwrócenia wiatru. Ujemna anomalia oznacza osłabienie względem normy, ale nie zawsze oznacza rzeczywiste przejście do wartości ujemnych bezwzględnych.
Czwartym błędem jest nieuwzględnianie granicy między częścią wcześniejszą a prognostyczną. Linia Forecast nie jest dodatkiem graficznym. To granica między analizą a projekcją modelu.
Podsumowanie
Ten wykres pokazuje pionowy i czasowy rozwój anomalii średniego wiatru strefowego na 60°N. Dzięki temu pozwala nie tylko zobaczyć, jak silna jest cyrkulacja zachodnia względem normy, ale również śledzić jej osłabienie, wzmacnianie i ewentualne przechodzenie zaburzeń ku niższym warstwom atmosfery.
Na początku może wyglądać bardzo technicznie, ale po rozłożeniu na elementy staje się logiczny. Oś pionowa pokazuje ciśnienie, a więc wysokość w atmosferze. Oś pozioma pokazuje czas. Kolor przedstawia wielkość anomalii. Kontury pomagają dokładniej odczytać wartości. Linia Forecast oddziela część wcześniejszą od części prognostycznej.
I właśnie dlatego takie wykresy są tak wartościowe. Nie pokazują tylko „co dzieje się z wiatrem”, ale pokazują, jak bardzo atmosfera odbiega od swojego typowego stanu. A to z kolei pozwala patrzeć na dynamikę stratosfery i troposfery znacznie głębiej niż przez zwykłą prognozę pogody.
Źródło:https://stratobserve.com/
