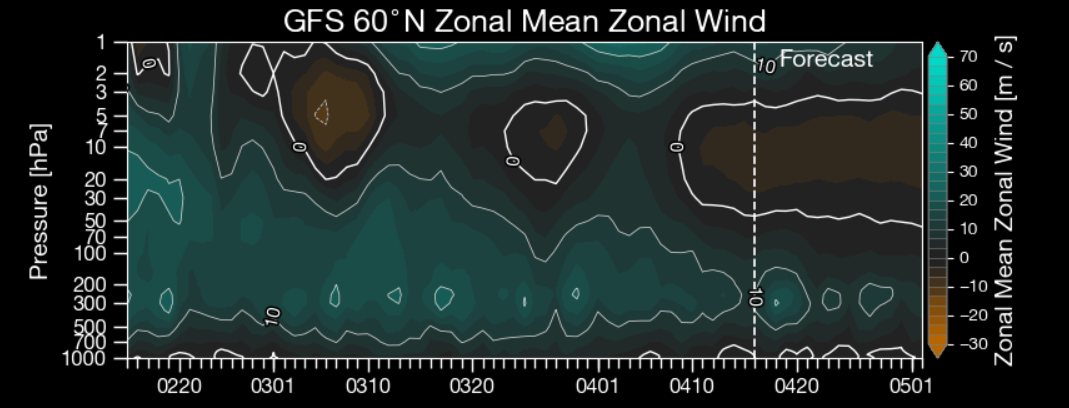

Na pierwszy rzut oka ten wykres może wydawać się bardzo techniczny, a nawet hermetyczny. Nie przypomina klasycznej mapy pogody, na której widać granice państw, fronty atmosferyczne, temperatury czy opady. Zamiast tego mamy ciemne tło, pionową oś ciśnienia, poziomą oś czasu, kolorowe cieniowanie, białe linie konturowe i kilka pozornie mało intuicyjnych podpisów. Dla osoby, która po raz pierwszy patrzy na taki produkt, wszystko to może wyglądać jak specjalistyczny diagram przeznaczony wyłącznie dla meteorologów zajmujących się dynamiką stratosfery.
A jednak właśnie takie wykresy są niezwykle ważne, bo pokazują coś, czego nie widać na zwykłych mapach synoptycznych. Nie opisują one jedynie stanu pogody przy powierzchni ziemi, ale pozwalają zajrzeć w pionową strukturę atmosfery i śledzić, jak zmienia się prędkość wiatru zachodniego wraz z wysokością i w czasie. To z kolei ma ogromne znaczenie przy analizie cyrkulacji strefowej, kondycji wiru polarnego i relacji między troposferą a stratosferą.
Żeby jednak cokolwiek z takiego wykresu wyczytać, nie można zacząć od interpretacji na skróty. Najpierw trzeba bardzo dokładnie opisać, co właściwie znajduje się na rysunku, co oznacza każda oś, do czego odnoszą się kolory, czym są kontury i dlaczego niektóre wartości są dodatnie, a inne ujemne. Dopiero wtedy można przejść do tego, co ten produkt naprawdę pokazuje i jak wyciągać z niego sensowne wnioski.
Najpierw dokładny opis: co gdzie znajduje się na wykresie
Na samej górze widzimy tytuł:
GFS 60°N Zonal Mean Zonal Wind
Już ten jeden wiersz zawiera kilka bardzo ważnych informacji. Pierwszy element, czyliGFS, oznacza model numeryczny, z którego pochodzi wykres. W tym przypadku jest to amerykański model Global Forecast System. To znaczy, że nie patrzymy na przypadkowy wykres statystyczny ani na zwykłą obserwację z jednego punktu, ale na produkt przygotowany na podstawie danych modelowych.
Drugi element to60°N, czyli 60 stopni szerokości geograficznej północnej. To niezwykle ważne, bo wykres nie pokazuje sytuacji dla całej kuli ziemskiej ani nawet dla całej półkuli północnej w sensie przestrzennym. Pokazuje on średni strefowo stan atmosfery właśnie na tej szerokości geograficznej. Innymi słowy, jest to uśredniony obraz wiatru wzdłuż równoleżnika 60°N.
Trzecia część tytułu, czyliZonal Mean Zonal Wind, mówi, że chodzi o średni strefowy wiatr strefowy. Brzmi to technicznie, ale da się to uporządkować. „Wiatr strefowy” oznacza składową wiatru wiejącą wzdłuż równoleżników, a więc z zachodu na wschód albo ze wschodu na zachód. „Średni strefowo” oznacza natomiast, że wartości zostały uśrednione wokół całego równoleżnika. Nie patrzymy więc na wiatr nad jednym miastem czy sektorem, ale na średni obraz cyrkulacji zachodniej lub wschodniej wokół całego pasa 60°N.
To już na samym starcie pokazuje, że ten wykres nie służy do prognozowania zwykłego „czy będzie wiało w danym mieście”, ale do analizy szerszej dynamiki atmosfery.
Lewa oś pionowa – ciśnienie i wysokość w atmosferze
Po lewej stronie wykresu znajduje się pionowa oś opisana jako:
Pressure [hPa]
To oś ciśnienia wyrażonego w hektopaskalach. Na pierwszy rzut oka widzimy wartości od1000 hPaprzy dole do1 hPaprzy górze. To oznacza, że wykres obejmuje niemal cały pionowy przekrój atmosfery od poziomów bliskich powierzchni ziemi aż po bardzo wysoką stratosferę.
To niezwykle ważne, bo dzięki temu można śledzić nie tylko to, co dzieje się przy ziemi, ale także to, jak zachowuje się wiatr wysoko ponad troposferą.
Dolna część wykresu, okolice 1000–700 hPa, odnosi się do warstw najbliższych powierzchni ziemi. Środkowa część, mniej więcej 500–100 hPa, to wyższa troposfera i dolna stratosfera. Górna część, od około 50 hPa wzwyż do 1 hPa, to coraz wyższe partie stratosfery.
To trzeba dobrze zapamiętać, bo na takich wykresach najważniejsze pytanie zawsze brzmi nie tylko „kiedy coś się dzieje”, ale też „na jakiej wysokości się dzieje”.
Dolna oś pozioma – czas
Na dole wykresu znajduje się oś czasu. Widać tam oznaczenia takie jak:
0201
0210
0220
0301
0310
0320
0401
0410
To zapis kolejnych dat w formacie miesiąc-dzień. Innymi słowy:
- 0201 oznacza 1 lutego,
- 0210 oznacza 10 lutego,
- 0220 oznacza 20 lutego,
- 0301 oznacza 1 marca,
- i tak dalej.
To bardzo ważne, bo oznacza, że wykres nie jest mapą jednego momentu, lecz pokazujeewolucję w czasie. Możemy więc śledzić, jak zmienia się wiatr strefowy od początku lutego przez marzec aż do kwietnia.
Inaczej mówiąc, ten wykres nie pokazuje przestrzeni geograficznej w poziomie, tylkoczas. Mamy więc klasyczny przekrój czas–wysokość.
Prawa strona – skala kolorów i wartości wiatru
Po prawej stronie znajduje się pionowa skala kolorystyczna opisana jako:
Zonal Mean Zonal Wind [m/s]
To znaczy, że kolory odpowiadają prędkości średniego strefowego wiatru na 60°N i są wyrażone w metrach na sekundę.
Skala przechodzi od wartości ujemnych, zaznaczonych odcieniami brązu i pomarańczu, do wartości dodatnich, zaznaczonych odcieniami zielonkawo-turkusowymi i jaśniejszymi tonami.
To jedna z absolutnie kluczowych rzeczy na tym wykresie.
Wartościdodatnieoznaczają wiatr zachodni, czyli taki, który wieje z zachodu na wschód. W dynamice atmosfery średnich i wysokich szerokości geograficznych jest to bardzo ważne, ponieważ właśnie taki przepływ jest typowy dla silnej, uporządkowanej cyrkulacji strefowej i dla dobrze zorganizowanego wiru polarnego w stratosferze.
Wartościujemneoznaczają wiatr wschodni, czyli przepływ ze wschodu na zachód. To sytuacja dużo bardziej niezwykła w wyższej stratosferze zimą i często oznacza silne zaburzenie normalnej cyrkulacji.
To właśnie dlatego tak ważne są tu kolory. Nie pokazują one tylko „silnego” albo „słabego” wiatru. Pokazują również jegokierunek.
Kolorowe cieniowanie – główna treść wykresu
Najbardziej rzucającym się w oczy elementem wykresu jest właśnie kolorowe cieniowanie. To ono przedstawia prędkość średniego strefowego wiatru.
Jeżeli widzimy jaśniejsze odcienie turkusowe lub zielonkawe, oznacza to silniejszy dodatni wiatr zachodni. Jeżeli widzimy ciemniejsze obszary bliskie zeru, oznacza to bardzo słaby przepływ strefowy. Jeżeli pojawiają się odcienie brązowo-pomarańczowe, oznacza to wartości ujemne, a więc wschodnią składową wiatru.
To właśnie dzięki kolorom można szybko wychwycić momenty, kiedy cyrkulacja zachodnia była bardzo silna, kiedy osłabła i kiedy doszło do odwrócenia kierunku wiatru.
Białe kontury – linie wartości
Na wykresie widać także białe linie konturowe z podpisami takimi jak:
0
10
20
40
50
To kontury prędkości wiatru, czyli linie łączące punkty o tej samej wartości. Pomagają one czytać wykres dokładniej niż samo cieniowanie.
Na przykład linia0jest szczególnie ważna, bo oznacza granicę między dodatnim wiatrem zachodnim a ujemnym wschodnim. Jeżeli w jakimś obszarze kolor przechodzi przez tę linię, oznacza to, że właśnie tam dochodzi do zaniku zachodniej cyrkulacji i potencjalnego odwrócenia kierunku przepływu.
Linie 10, 20, 40 czy 50 m/s pokazują z kolei, jak silna jest cyrkulacja w różnych częściach atmosfery.
Linia przerywana i napis „Forecast”
Po prawej stronie wykresu widzimy pionową, jasną linię przerywaną z napisemForecast. To bardzo ważny element. Oddziela on część, która odnosi się do wcześniejszych danych, od części prognostycznej.
W praktyce oznacza to, że do tej linii patrzymy na stan wynikający z wcześniejszych analiz lub danych bliskich bieżącej sytuacji, a na prawo od niej znajdują się prognozowane wartości modelowe.
To bardzo istotne, bo w analizie takich wykresów trzeba zawsze pamiętać, od którego momentu zaczyna się prognoza. Wtedy inaczej waży się wnioski – część wcześniejsza mówi o tym, co rzeczywiście działo się w atmosferze, a część późniejsza o tym, co model przewiduje.
Co ten wykres w ogóle pokazuje
Ten diagram pokazuje, jak w czasie i na różnych wysokościach zmienia się średni strefowy wiatr na szerokości 60°N. Innymi słowy, jest to zapis siły i kierunku cyrkulacji zachodniej lub wschodniej w pionowym przekroju atmosfery.
To niezwykle ważne, bo właśnie taki produkt pozwala śledzić kondycję cyrkulacji strefowej, a pośrednio także stan wiru polarnego w stratosferze.
Silne dodatnie wartości w górnej części wykresu oznaczają, że w stratosferze utrzymuje się silny zachodni przepływ, czyli klasyczna zimowa cyrkulacja związana z wiren polarnym. Osłabienie tych wartości, zanik dodatniego wiatru, a szczególnie pojawienie się wartości ujemnych oznacza, że ten układ został poważnie zaburzony.
I właśnie dlatego tego typu wykresy są tak często wykorzystywane przy analizie nagłych ociepleń stratosferycznych, osłabienia wiru polarnego czy zmian między troposferą a stratosferą.
Jak czytać ten wykres krok po kroku
Najważniejsza zasada brzmi: tego wykresu nie czyta się punktowo, tylko procesowo. Nie chodzi o to, by spojrzeć na jedną datę i jedną wysokość. Trzeba patrzeć na całą ewolucję.
Najpierw warto zwrócić uwagę na to, jak wygląda górna część wykresu w lutym. Widać tam rozległy obszar dodatnich wartości, miejscami bardzo wysokich, sięgających kilkudziesięciu metrów na sekundę. To oznacza, że w wyższej stratosferze dominował wtedy silny zachodni przepływ. Innymi słowy, cyrkulacja strefowa była dobrze rozwinięta.
W kolejnych tygodniach widać jednak stopniowe zmiany. Pojawiają się obszary słabszego przepływu, wartości maleją, a w pewnym momencie w górnej stratosferze zaznacza się wyraźny obszar wartości ujemnych, widoczny jako brązowo-pomarańczowa plama otoczona konturem z linią zera.
To jest moment bardzo ważny. Oznacza, że na tych wysokościach doszło do odwrócenia kierunku wiatru. Zachodnia cyrkulacja została tam przerwana i zastąpiona przez przepływ wschodni.
To nie jest drobna zmiana techniczna. To bardzo istotny sygnał dynamiki stratosfery.
Dlaczego linia zera jest tak ważna
Na takich wykresach jedną z najważniejszych linii jest właśnie linia0 m/s. To granica między dodatnim a ujemnym wiatrem strefowym.
Dopóki dominują dodatnie wartości, mamy do czynienia z klasyczną cyrkulacją zachodnią. Gdy jednak pojawia się przejście przez zero i rozwija się obszar wartości ujemnych, oznacza to, że cyrkulacja strefowa została bardzo mocno osłabiona, a miejscami wręcz odwrócona.
W analizie stratosfery to sygnał ogromnie istotny, bo może wskazywać na procesy związane z gwałtownym ociepleniem stratosferycznym lub innymi zaburzeniami wiru polarnego.
Nie oznacza to automatycznie jednej konkretnej prognozy dla pogody przy ziemi, ale oznacza, że wyższe warstwy atmosfery przeszły istotną reorganizację.
Co mówi pionowy zasięg zmian
Bardzo ważne jest nie tylko to, czy pojawia się osłabienie lub odwrócenie wiatru, ale takżena jakiej wysokościi czy sygnał schodzi niżej.
Jeśli zmiany ograniczają się wyłącznie do najwyższej stratosfery i nie rozchodzą się ku dołowi, ich wpływ na niższe warstwy atmosfery może być ograniczony.
Jeżeli jednak obszar osłabienia lub odwrócenia wiatru zaczyna schodzić z wysokości 10 hPa ku 30 hPa, 50 hPa, a potem niżej, w kierunku dolnej stratosfery, wtedy mamy do czynienia z pionową propagacją zaburzenia.
To jest jeden z najważniejszych elementów interpretacji. W takich wykresach nie patrzy się tylko na to, „czy coś się stało”, ale również na to, czy zaburzenie pozostaje wysoko, czy zaczyna schodzić w dół.
Na tym konkretnym wykresie widać, że sygnał ujemnych wartości pojawia się w górnej stratosferze i nie jest jedynie pojedynczą cienką warstwą. To oznacza, że nie mamy do czynienia z drobną fluktuacją, lecz z wyraźnym zaburzeniem struktury wiatru.
Co oznacza osłabienie wiatru zachodniego
Nie zawsze trzeba od razu widzieć silne wartości ujemne, by mówić o ważnej zmianie. Czasem już samo wyraźne osłabienie dodatniego wiatru zachodniego jest sygnałem istotnym.
Silny wir polarny w stratosferze zwykle wiąże się z mocnym, dobrze zorganizowanym wiatrem zachodnim. Jeśli wartości te zaczynają słabnąć, a kontury 40, 30 czy 20 m/s cofają się lub zanikają, oznacza to, że układ staje się mniej uporządkowany.
To trochę tak, jakbyśmy nie patrzyli tylko na to, czy coś się „załamało”, ale także na to, czy przestało być tak silne jak wcześniej. W dynamice atmosfery takie osłabienie bywa pierwszym krokiem do większej reorganizacji.
Jak czytać dolną część wykresu
Choć największa uwaga przy takich produktach zwykle skupia się na stratosferze, nie wolno ignorować niższych poziomów. W dolnej troposferze i przyziemnych warstwach atmosfery sygnały są zwykle słabsze, bardziej pofragmentowane i mniej spektakularne, ale nadal istotne.
Pokazują one, że przepływ strefowy przy powierzchni ziemi oraz w dolnej troposferze ma zupełnie inną amplitudę i charakter niż wysoko w stratosferze. To naturalne, bo niższe warstwy atmosfery są dużo silniej kształtowane przez tarcie, topografię i lokalne układy baryczne.
Dlatego nie należy oczekiwać, że to, co dzieje się na 10 hPa, będzie od razu wyglądało tak samo przy 700 czy 1000 hPa. To są różne poziomy atmosfery, a ich wzajemne powiązania są złożone i nie zawsze bezpośrednie.
Co oznacza napis „Forecast” w praktyce
Moment oddzielony linią przerywaną i podpisany jakoForecastjest niezwykle ważny. Oznacza, że wszystko, co dzieje się po prawej stronie tej granicy, nie jest już opisem stanu wcześniej obecnego w danych, lecz prognozą modelową.
W praktyce oznacza to, że interpretacja tej części musi być ostrożniejsza. Jeżeli model przewiduje utrzymanie słabego wiatru zachodniego lub dalsze zaburzenia w górnej stratosferze, jest to ważna wskazówka, ale nadal pozostaje prognozą.
To bardzo istotne, bo wykresy tego typu bywają czasem nadinterpretowane. Trzeba zawsze pamiętać, gdzie kończy się analiza, a zaczyna projekcja modelu.
Jak czytać ten wykres dojrzale
Największym błędem byłoby próbować sprowadzić ten diagram do prostego komunikatu typu „będzie chłodniej” albo „wir polarny już upadł”. Ten wykres nie jest po to, żeby jednym rzutem oka dostać prostą odpowiedź o pogodzie przy ziemi.
To wykres dynamiki atmosfery. Trzeba go czytać procesowo i warstwowo.
Czy w wyższej stratosferze dominują silne dodatnie wiatry?
Czy pojawia się ich osłabienie?
Czy dochodzi do przejścia przez zero?
Czy rozwija się obszar wartości ujemnych?
Czy sygnał schodzi w dół?
Czy model prognozuje utrzymanie tego zaburzenia?
Tak właśnie czyta się ten typ produktu.
Co ten konkretny wykres sugeruje
Na pokazanym wykresie widać, że w lutym i częściowo jeszcze później dominował silny wiatr zachodni w wyższej stratosferze. Następnie jednak doszło do wyraźnego osłabienia tego przepływu, a miejscami pojawiły się wartości ujemne, czyli wiatr wschodni.
To oznacza, że górna stratosfera przeszła istotne zaburzenie. Nie jest to zwykła drobna fluktuacja, lecz reorganizacja przepływu strefowego.
W dalszej części, już po linii Forecast, model sugeruje utrzymywanie się słabszego przepływu i brak pełnego powrotu do bardzo silnej cyrkulacji zachodniej w najwyższych warstwach. To ważna informacja, bo pokazuje, że atmosfera wciąż pozostaje w stanie po zaburzeniu.
Najczęstsze błędy w czytaniu takiej mapy
Najczęstszy błąd polega na traktowaniu tego wykresu jak zwykłej mapy wiatru przy ziemi. To nie jest produkt do oceny codziennej pogody w prosty sposób.
Drugim błędem jest ignorowanie osi pionowej. Na takich wykresach wysokość ma fundamentalne znaczenie. To, co dzieje się na 1–10 hPa, nie jest tym samym, co dzieje się na 500 czy 1000 hPa.
Trzecim błędem jest patrzenie wyłącznie na kolor bez uwzględnienia linii zero i konturów wartości. To właśnie przejście przez zero często bywa tu najważniejsze.
Czwartym błędem jest nieuwzględnianie podziału między część wcześniejszą a część prognostyczną. Linia Forecast nie jest ozdobą. To granica między tym, co już wynika z wcześniejszego stanu modelowego, a tym, co jest przewidywane.
Podsumowanie
Ten wykres pokazuje pionową i czasową ewolucję średniego strefowego wiatru na 60°N. Dzięki temu pozwala śledzić nie tylko siłę cyrkulacji zachodniej, ale także jej osłabienie, możliwe odwrócenia oraz rozwój zaburzeń w stratosferze.
Na początku może wyglądać skomplikowanie, ale po dokładnym rozłożeniu na elementy staje się logiczny. Oś pionowa pokazuje wysokość wyrażoną przez ciśnienie. Oś pozioma pokazuje czas. Kolory przedstawiają siłę i kierunek średniego wiatru strefowego. Białe kontury pomagają dokładnie odczytać wartości. Linia zero pokazuje moment przejścia między wiatrem zachodnim a wschodnim. Linia Forecast oddziela analizowaną część od części prognostycznej.
I właśnie dlatego takie wykresy są tak wartościowe. Nie pokazują samej pogody przy ziemi, ale pozwalają zrozumieć, jak pracuje atmosfera w pionie i jak zmienia się jej ogólna organizacja. Dla osoby, która chce patrzeć na meteorologię dojrzalej i głębiej, jest to narzędzie naprawdę bezcenne.
Źródło:https://stratobserve.com/
